El Maşası

Günlük kullanımda kolay kullanım ve sağlamlık

TOX®-El tipi maşa portföyü, mobil birleştirmenin tüm gereksinimlerini karşılar. Sağlam, (pnömo-)hidrolik tahrikli tipler, sürekli değişen iş parçalarıyla kullanım için ideal olan pille çalışan bir versiyonla desteklenmektedir.

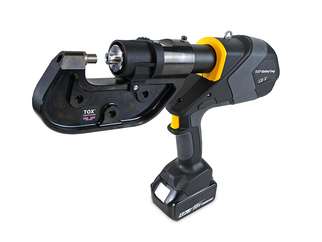

TOX®-BatteryTong MBT-C

TOX®-BatteryTongs MBT-C, C-çerçeve tasarımında pille çalışan perçinleme maşalarıdır. Düşük ağırlık ve basit, aynı zamanda kablosuz çalışma sayesinde, el tipi maşalar mobil kullanım için idealdir. 10kN ila 50kN arasındaki perçinleme kuvvetleri çok yönlü uygulama olanakları sağlar.

TOX®-BatteryTong tip MBT-C ile, 5 ila 12 mm arasındaki uç çaplarıyla çeşitli malzemelerin ve sac kalınlıklarının birleştirilmesi mümkündür. Maşa, 1kN'luk adımlarla ayarlanabilen 10kN ila 50kN arasındaki presleme kuvvetleriyle evrensel uygulamalara yönelik talebi karşılar. Ayrıca, 60 mm veya 30 mm boğaz derinliği arasında seçim yapabilirsiniz.

MBT-C 050 El Maşası - bir bakışta avantajlarınız

• Her Zaman Güvenilir - TOX®-Clinching Teknolojisi
  Tam olarak iş parçası üzerinde - 1kN adımlarla ayarlanabilir perçinleme kuvveti

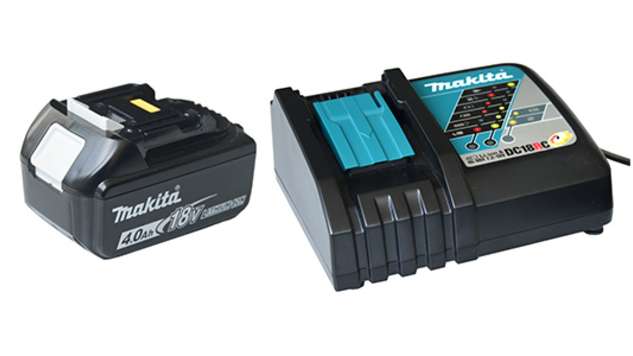

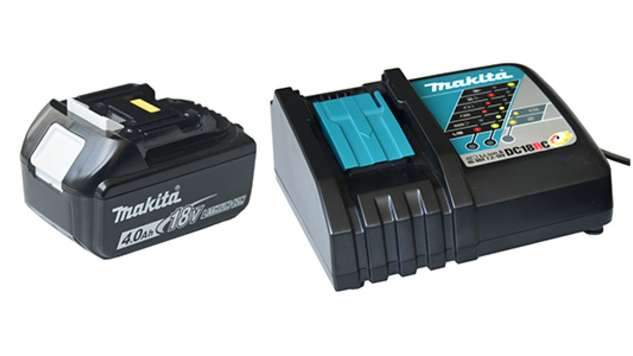

  Dayanıklı çalışma - Yaklaşık 400 perçinleme noktası/pil şarjı
  Hedefe hızlı varış - Döngü süresi yaklaşık 6 sn.
  Proses verileriniz izlenir - Bluetooth arayüzü
  Kolay kullanım - sadece yaklaşık 7 kg toplam ağırlık
  Seçim sizin - çerçeve boyutu: 60mm veya 30mm

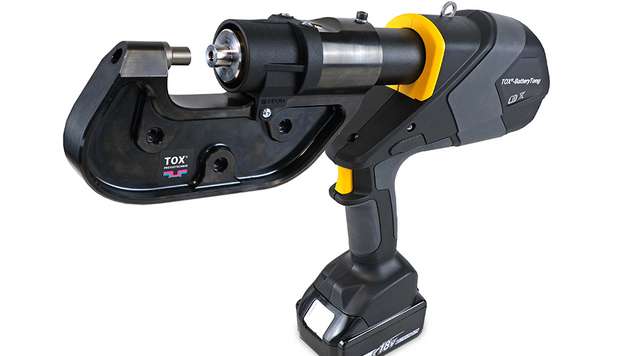

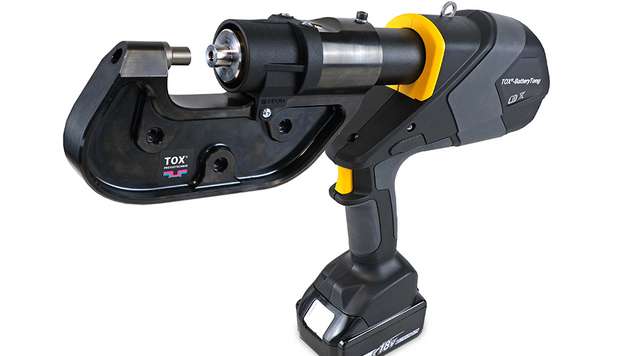

TOX®-BatteryTong'un Tasarımı

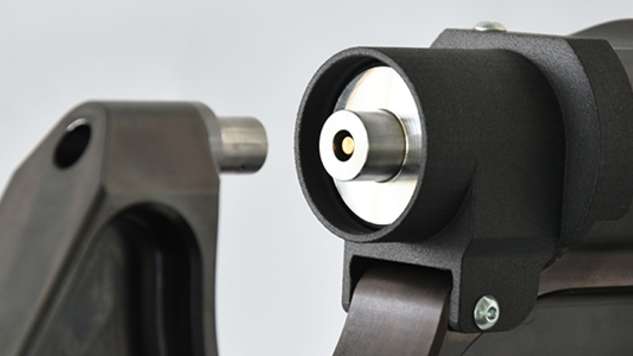

Ölmek Punch C-çerçeve (Boğaz: 30mm veya 60mm) Aleti sabitlemek için delik Sürüş Dönüş vuruşu düğmesi Ön vuruş düğmesi Akü

TOX®-BatteryTong'un uygulama alanları

• Prototip yapımı / pilot merkez
• Ön seri üretim
• Numune ve küçük parti üretimi
• Montaj tesisleri
• Sac metal şekillendirme
• Yerinde operasyon
• Onarım çözümleri
• Üretim salonları dışında mobil operasyonlar

Hidrolik tahrikli el maşası

TOX® El Maşası CHH ve CMH, operatör düşünülerek tasarlanmıştır: sağlam, dayanıklı ve mükemmel kullanım sayesinde:

• basınç yoğunlaştırıcıya esnek hortum bağlantısı
• Yağ, hava ve elektrik için iyi düşünülmüş döner kaplin
• bir dengeleyicinin takılması için sağlam, döner asma braketi
• servis dostu

Burada gösterilen el tipi maşaların her ikisi de, tutamaklar yerine dişli montaj delikleriyle birlikte tedarik edilen makineye monte üniteler olarak da kullanılabilir.

TOX®-El Maşası CHH 06.75

C-çerçeve tipi olarak tasarlanmış hidrolik tahrikli el maşası. Standartlaştırılmış 6 mm veya 50 mm stroklu takım açıklığına sahip farklı modellerde mevcuttur. PHA 160.64 pnömohidrolik yoğunlaştırıcı tarafından tahrik edilen 1 veya 2 el kumandaları ile.

CHH 06.75 EL ÜNİTELERİ

• 250 bar yağ basıncında 75 kN baskı kuvveti (3600 psi'de 8 ton)
• eksenel birleştirme yönüne sahip ağır hizmet tipi C-çerçeve ünitesi
• 1 veya 2 el kumandası ile kullanılabilir
• makine montaj üniteleri olarak da sipariş edilebilir
• hidrolik basınç, pnömatik olarak çalıştırılan TOX®-Basınç Yoğunlaştırıcı PHA tarafından sağlanır

TOX® El Maşası CHH 06, delme veya işaretleme uygulamaları için de idealdir.

TOX®-Mini El Maşası CMH 03.45

C-çerçeve tipi olarak tasarlanmış El Maşası. Pnömohidrolik yoğunlaştırıcı PHA 160.99 veya BES 125.10 ile tahrik edilir. Perçinleme için özel olarak tasarlanmıştır.

CMH 03.45 MİNİ EL ÜNİTESİ

• 470 bar yağ basıncında 45 kN baskı kuvveti (6900 psi'de 5 ton)
• Eksenel birleştirme yönüne sahip C-çerçeve ünitesi
• mobil uygulamalar için taşınabilir bir el ünitesi olarak kullanılabilir
• 1 veya 2 el kumandası ile kullanılabilir
• sabit montajlı veya indeksleme kızaklı makinelerde kullanım
• 50, 75 ve 100 mm boğaz derinliğine sahip özel çerçeveler

CMH IÇIN SÜRÜCÜ KOMBINASYONLARI 03.45

• CMH 03.45 tipi mini el maşası, bir pnömohidrolik yoğunlaştırıcı ve bir TOX®-Hidrolik Silindir HZ 40 tarafından tahrik edilir.
• 1 el kumandalı ve 6 mm alet açıklığına sahip model 10 veya 14 mm stroklu ve 2 el emniyet kumandalı model 11 için PHA 160.99 yoğunlaştırıcı kullanılır.
• Pnömatik kontrollü ve 1 elle çalıştırmalı Model 12 için BES 125.10 yoğunlaştırıcı kullanılır.

Aynı basınç yoğunlaştırıcıya birden fazla silindirin bağlanması gibi başka kombinasyonlar da mevcuttur.

Ek ekipman

CMH 03.45 İÇİN AKSESUARLAR

• Strok ayarlı ve pnömatik silindirli kendinden eşitlemeli kızak: Kızak, TOX®-Clinching Point'i veya parçalar üzerindeki herhangi bir kabartmayı temizlemek için maşayı geri hareket ettirir. Son konum sensörü içerir. İsteğe bağlı son konum damperleri.
• Perçinleme uygulamaları için CSR tipi entegre zımba sıyırıcılı maşa.
• Gimbal CZS veya asma braketli gimbal: 2 veya 1 elli çevrim başlatma kolları da çerçeveye monte edilebilir. Özel bir montaj adaptörü, kolun 360° döndürülmesine ve ±35° döndürülmesine olanak tanır.

CHH 06.75 İÇİN AKSESUARLAR

• CZS ve askı kelepçesi aracılığıyla döner besleme ile mevcuttur.
• Canlı halka ve askı kelepçesi veya askılı canlı halka ile donatılabilir.

TOX®-Pressure Intensifier - maşalarınız için tahrikler

Ünite tipine bağlı olarak, TOX®-El Maşasının çalışma silindiri 250 bar (3600 psi) veya 470 bar (6900 psi) hidrolik basınç gerektirir. Bu hidrolik basıncı oluşturmanın en basit yolu, basınçlı hava basıncını 6 bar'dan (90 psi) gerekli hidrolik basınca yükselten bir pnömohidrolik TOX®-Basınç Yoğunlaştırıcı kullanmaktır. Farklı varyasyonlarda iki yoğunlaştırıcı versiyonu sunuyoruz:

	KOMPAKT BASINÇ YOĞUNLAŞTIRICI TIP BES Basınç tahliye valfi de dahil olmak üzere pnömatik kontrollerle.
	TONGS BASINÇ YOĞUNLAŞTIRICI TİP PHA ES tipi yoğunlaştırıcılar, emniyet valfli 1 ve 2 el kumandalı olarak mevcuttur. Yatay olarak tekerlekli bir tekerlek içine veya bir kaide üzerine monte edilirler.

TOX®-Hidrolik Silindir HZ 40 - ekonomik tahrik çözümü

TOX®-HIDROLIK SILINDIR HZ 40 Bu hidrolik silindir, yay geri dönüşlü tek etkili bir silindirdir. Akıllı tasarım sayesinde, silindir gövdesi piston kılavuzu görevi görür ve silindiri ek bağlantı elemanları olmadan maşa C çerçevesinin veya presin flanş dişine monte etmek için diş sağlar - maliyet tasarrufu sağlayan bir çözüm!
