Çeşitli bileşenlerin montaj süreçlerinin veri toplama ve değerlendirmesine yönelik endüstriyel gereksinimler sürekli artmaktadır. Sürekli olarak yüksek bir kalite sağlamak için, monte edilen bileşenleri manuel olarak sıralı veya sırasız olarak beyan etmek artık yeterli değildir. Münferit süreçlerin izlenebilirliği burada özellikle önem taşımaktadır.
En yüksek kalite gerekliliklerine uygun güvenli üretim, ancak proses verilerinizin ve geçerli veri tabanınızın tanımlanması ve analizi ile sağlanır.

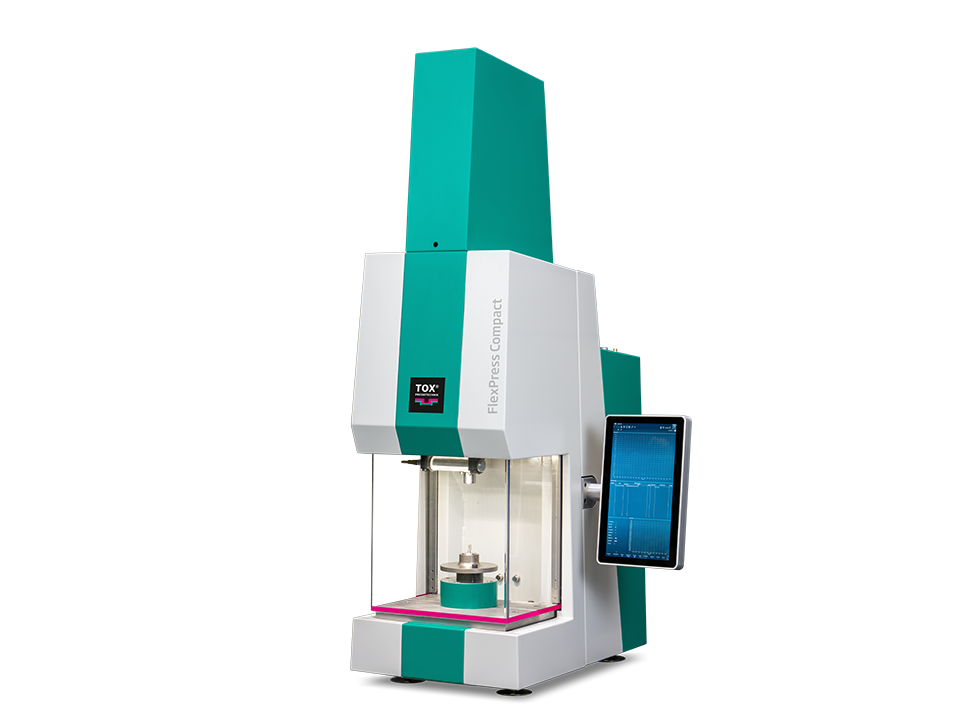

TOX® FlexPress Compact
 |
TOX® FlexPress Compact, kusursuz süreç izleme ile hassas iş sonuçları için elektrikli bir pres iş istasyonu sağlar. Pres üretiminde onlarca yıla yayılan kanıtlanmış mekanik ve teknik bilgi birikimi, en yeni özellikler ve sofistike bir kontrol konsepti ile süreç izlemeyi bir araya getirir. Dört versiyonu mevcuttur: 5kN, 10kN, 30kN, 60kN |
Kanıtlanmış mekanikler, kompakt ayak izi
İzleme özellikli elektrikli pres, TOX® ElectricDrive serisinin elektromekanik servo presleri tarafından tahrik edilir. Bu pres serisinde entegre kuvvet ve hareket sensörlerine sahip EQe-K ve EXe-K ElectricDrives ürünlerimiz kullanılmaktadır.
Pres tasarımı, tahrik, güvenlik ekipmanı, muhafaza ve tahrik kapağı ile kaynaklı bir çerçeveden oluşur. Bu tasarım, operatörler için uzun bir hizmet ömrü ve düşük gürültü seviyesi vaat etmektedir.
FlexPress Compact'ın çalışması sadece çok sessiz olmakla kalmaz, aynı zamanda küçük bir ayak izine de sahiptir. TOX® tarafından yönetilen tüm teknolojiler sadece 425 mm x 703 mm x 1402 mm boyutlarında gerçekleştirilir. Taban çerçevesi/masası ile birlikte bile bu, atölyenizde 1 metrekareden daha az bir alana karşılık gelir.
Sezgisel kontrol konsepti - maksimum güvenlik
FlexPress üzerinde bir kontrol kabini bulamazsınız. Genellikle hantal olan kontrol muhafazası, yeni ElectricControl Core konsepti ile presin içindedir.
Operatörler montaj iş istasyonunu 13" UDI Panel üzerinden kontrol eder. Bu bir işletim ünitesi, süreç izleme ekranı ve analiz aracıdır - bir Evrensel Veri Arayüzü.
FlexPress Compact için çalışanların ergonomik gereksinimleri özel olarak dikkate alınmıştır
 |
Kontrol konseptinin öne çıkan bir diğer özelliği de RGBW aydınlatmalı çalışma alanıdır. Bu aydınlatma, bir döngünün tamamlanmasının ardından durum göstergesi olarak işlev görür. Yeşil ışık yanması durumunda, bir sonraki çalışma adımı hemen takip edilebilir. Kırmızı ışık durumunda, bileşen gerekli kalite pencerelerini karşılamıyor demektir. Operatörler için anında optik geri bildirimin avantajı, odaklarının izleme ekranına geçmeden çalışma alanında kalmasıdır. Ayrıca, ergonomik ve güvenlikle ilgili ek hususlar da uygulanmıştır:
|
 |
TOX®-Software ile ister operatör, ister bakım personeli, proses mühendisi, devreye alma mühendisi veya kalite yöneticisi olarak çalışıyor olun, HMI özelleştirilebilir ekranların yanı sıra net, serbestçe tanımlanabilen gösterge tabloları ile etkileyicidir. Parametreleme, çalıştırma, proses izleme, teşhis ve değerlendirme ile kalite yönetimi TOX® Software ve TOX® SystemControl Core'a entegre edilmiştir:
FlexPress Compact, takım odasındaki işlevsel genişletmeler için mükemmel bir şekilde hazırlanmıştır:
|
Uygulama esnekliği
TOX®'un uzmanlaştığı tüm teknolojiler montaj iş istasyonunda gerçekleştirilir. İster hassas presleme ve presleme işlemleri, ister basit perçin bağlantıları olsun - FlexPress Compact, TOX®'un teknoloji portföyünü kapsamlı bir şekilde kapsar.
İstenen işlemin basit kurulumu ve hızlı takım değişimi, uygulama için maksimum esneklik sağlar.
Örneğin, izleme özellikli elektrikli pres, vardiyanın başlarında küçük miktarlarda prototip üretimine ve daha sonra kolay bir değişimle diğer bileşenlerin seri üretimine olanak tanır.
Fikirleriniz ve istekleriniz doğrultusunda ilgili takımları aynı zamanda doğrudan TOX® PRESSOTECHNIK'ten temin edebilirsiniz.
Seçenekler
Pres işlevselliği, çalışma alanındaki akıllı bir veri yolu modülü aracılığıyla genişletilebilir.
FlexPress Compact aşağıdaki seçenekler için önceden hazırlanmıştır:
